Klient: FLUOR S.A. / Polska
Klient Finalny: PKN ORLEN S.A. / Polska
Rok Wykonywania: 2015-2016
Miejsce: Płock / Polska

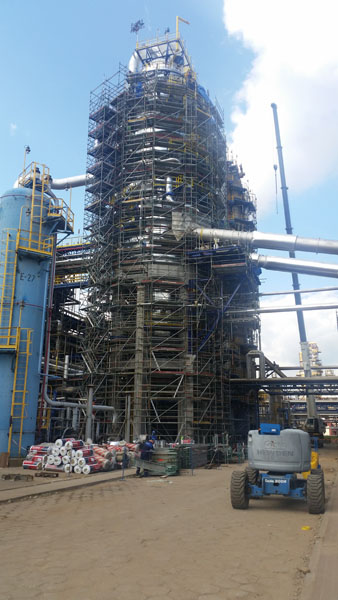

Zakres Prac: Prefabrykacja, dostawa i montaż kolumny próżniowej K-5 w ramach modernizacji instalacji DRW IV na terenie PKN ORLEN S.A. w Płocku, w tym:
- Projekt,
- Zakup materiałów,
- Technologie spawalnicze (WPS, WPQR),

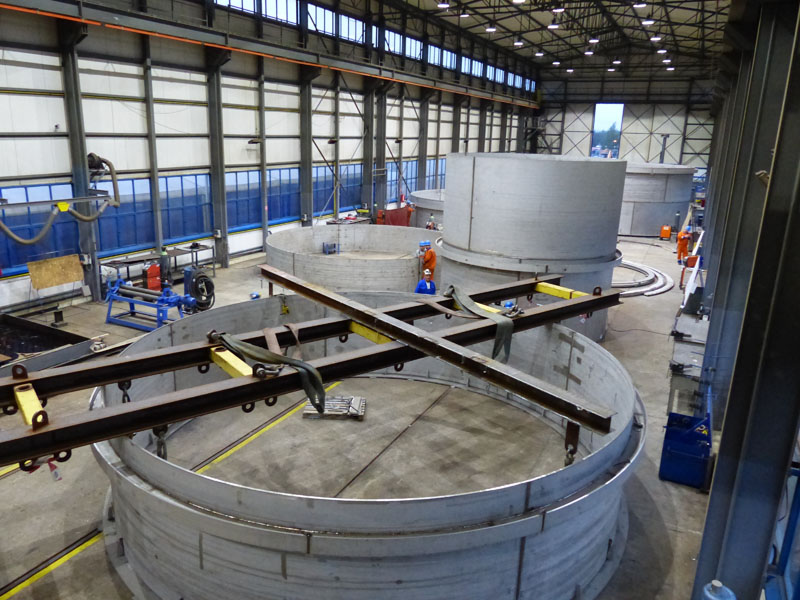

- Prefabrykacja,
- Badania NDT,
- Zatwierdzenie w UDT,

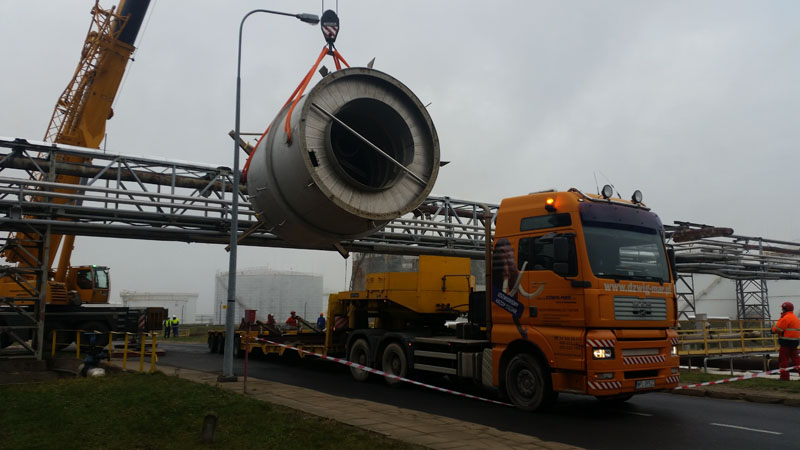

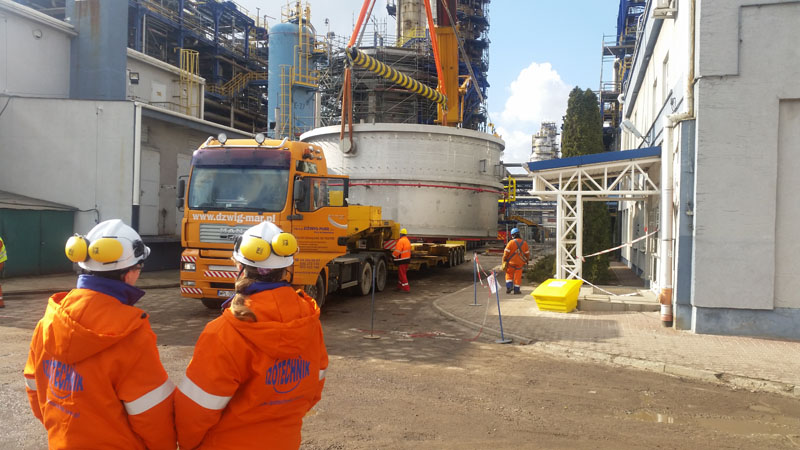

- Transport w miejsce montażu w segmentach
- Demontaż istniejącej kolumny,
- Instalacja śrub kotwiących,

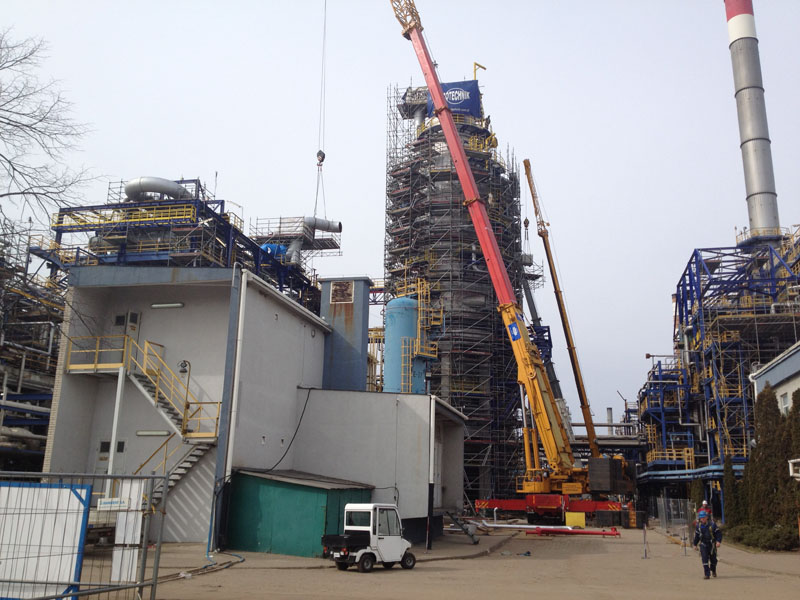

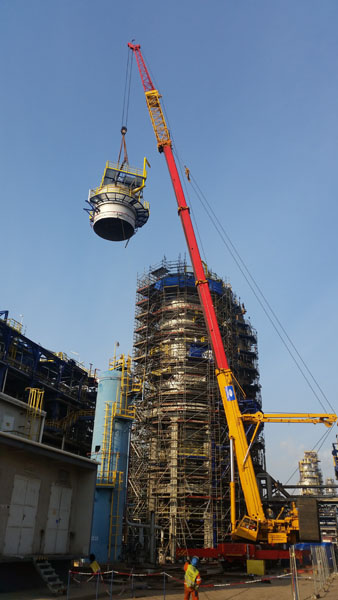

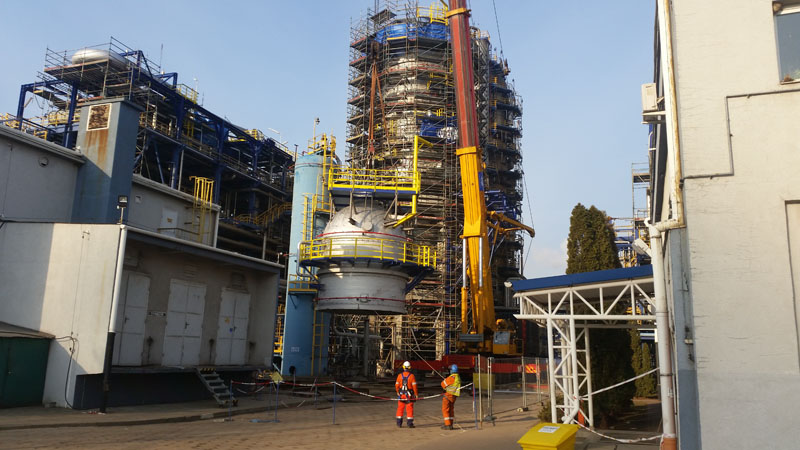

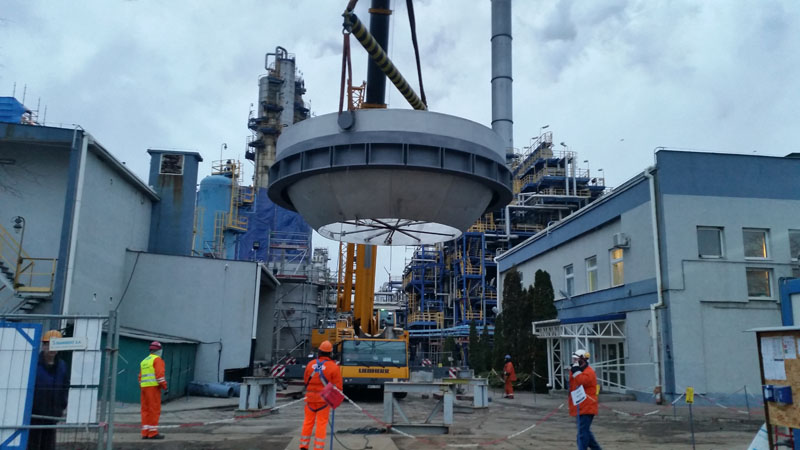

- Montaż kolumny na budowie,
- Prefabrykacja i montaż opodestowania oraz kaltki schodowej pomiędzy obiektami,

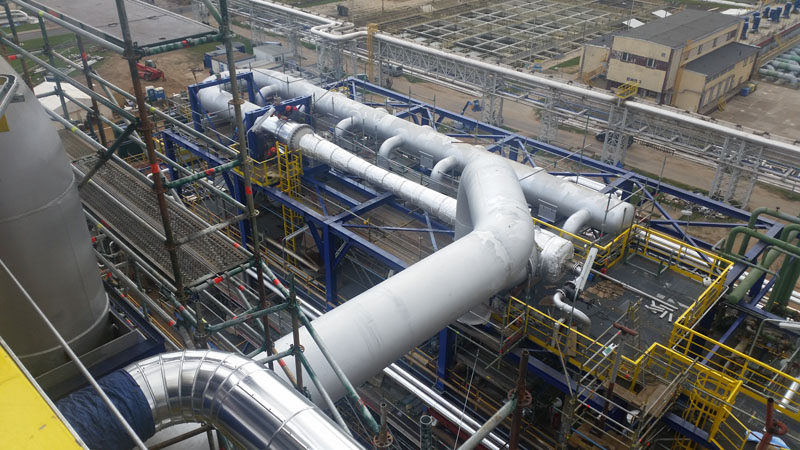

- Prefabrykacja i montaż przynależnych systemów rurociągowych,
- Instalacja wypełnień Sulzer’a,
- Montaż urządzeń elektrycznych,
- Montaż urządzeń AKPiA,
- Przeprowadzenie prób,
- Izolacja,
- Asysta przy rozruchu.
Parametry techniczne kolumny K-5:
- Wysokość (mm): 35 000
- Średnica (mm): 8 000 / 5 000
- Masa (kg): 200 000
- Ciśnienie (MPa): FV / 0,005
- Temperatura (oC): 410
- Materiał kolumny: A240 TP 316L (1.4404)
